襯氟離心泵的葉輪分類大全，襯氟磁力泵設計特

文章出處：未知人氣：發表時間：2019-08-08 12:22

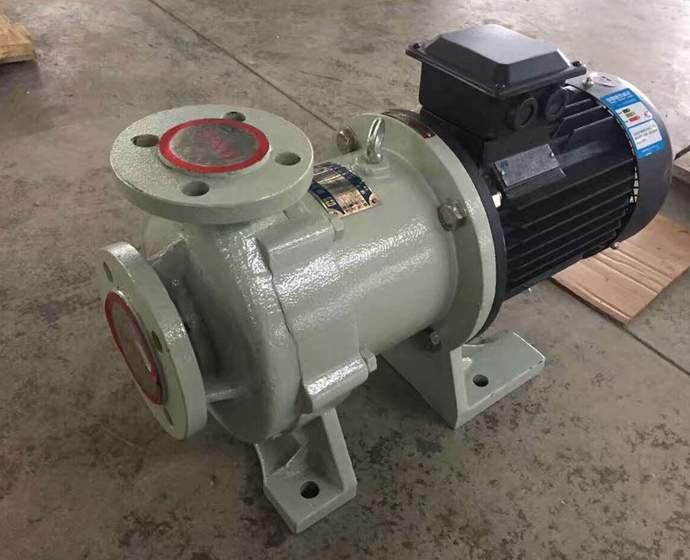

　　襯氟離心泵設計過程中葉輪是首要的結構零件，電機通過泵軸傳送機械能到葉輪上，使葉輪旋轉傳遞機械能。襯氟離心泵的工作效率與葉輪內壁潤滑度有著密不可分的聯絡。 襯氟磁力泵是使用現代磁力學原理，使用永磁體的磁力傳動實現扭矩的無觸摸傳遞的一種新式泵，也便是電機帶動外轉子(即外磁鋼)總成旋轉時，通過磁場的作用磁力線穿過阻隔套帶動內轉子(即內磁鋼)總成和葉輪同步旋轉襯氟磁力泵性能到達國際標準、可替代價格昂貴不銹鋼，特別合金資料、進口的化工泵。
　　

　　

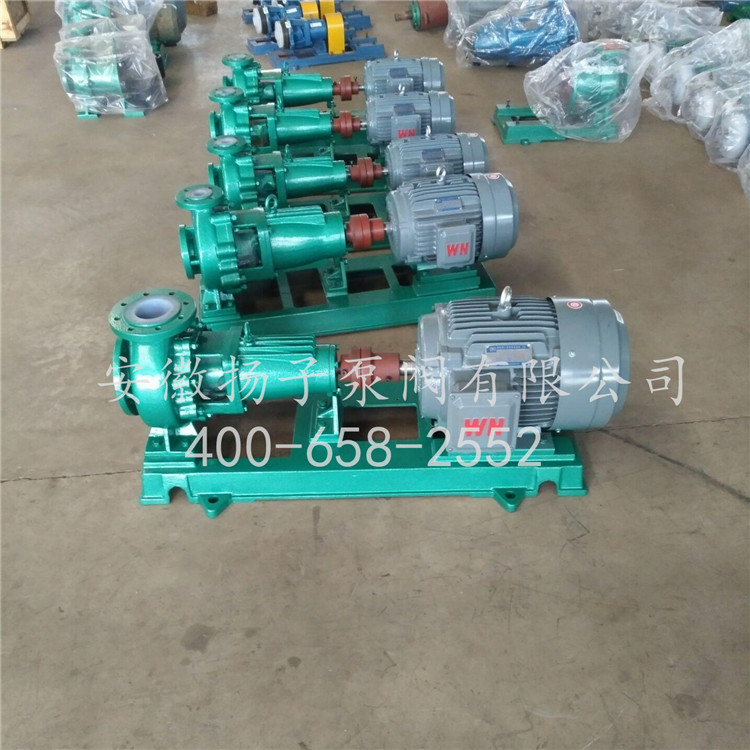

襯氟離心泵

　　
1硫襯氟離心泵葉輪結構及分類
　　
　　葉輪由葉輪嵌件、葉片、口環等部件組成，在結構上可分為封閉式、半開式和開式三種結構。
　　
　　封閉式葉輪是公司使用較好廣泛的一種葉輪，它由前后蓋板和4-6片葉片組成。首要選用嵌件通過高溫模壓成型的方法，制造難度高，表面光潔度較好，合適運送強酸強堿，有機溶劑等。
　　
　　半開式葉輪一般有2種結構，前半開式和后半開式,由葉片和一片前、后蓋板組成，這種形式的葉輪合適運送含固量較高的料漿。可是由于葉輪旁邊面的間隙大，會有一部分介質由出口回流到進口處，所以相比封閉式葉輪來說效率有所下降。
　　
　　開式葉輪首要由葉片和加強筋組成。制造簡單，清洗方便，合適運送含有顆粒物的酸堿介質，一起也是效率較好低的一種葉輪組織。根據用戶不同介質，選用不同葉輪結構，添加使用壽命。
　　

2.襯氟磁力泵設計特點介紹-優化了很多傳統磁力泵的不足之處

　　1、密封：取消了軸封，使用磁力耦合直接驅動，徹底消除了滴漏的煩惱，絕對不會污染使用場地，堅持出產現場整齊。
　　
　　2、資料：泵的過流部分選用“襯氟合金”制造。除熔融堿金屬及氟單質外，可運送恣意濃度的酸、堿、強氧化劑等腐蝕介質而毫不受損。
　　
　　3、泵體：盡管觸摸液體部分是襯氟，但泵外殼是金屬資料，故泵體足以接受管道重量及抵受機械性沖擊。
　　
　　4、外磁：全部選用釹鐵硼制造而成。釹鐵硼磁體有很強的磁晶各向異性和很高的飽和磁化強度。
　　
　　5、加強套：阻隔套選用碳纖維增強的PEEK(聚醚醚酮)注塑而成，耐壓到達3Mpa，PEEK具有熱固性塑料的耐熱性，熱變形溫度可提高到280～300℃。聚醚醚酮的長期使用溫度約為200℃，在此溫度下，仍可堅持較高的拉伸強度和曲折模量，它仍是一種非常堅固的資料。
　　
　　6、底座：選用HT200整體鑄造成型，上下面均選用龍門銑床剝皮，較好大極限的做到泵的水平和安穩。
　　
　　
　　以上便是襯氟離心泵葉輪的結構分類和襯氟磁力泵的設計特色具體介紹，葉輪由葉輪嵌件、葉片、口環等部件組成，在結構上可分為封閉式、半開式和開式三種結構。如還有不明白的請聯絡揚子江客服人員。
　　
