影響化工自吸泵自吸性能的因素有哪些？

文章出處：未知人氣：發表時間：2020-02-14 11:22

1.泵腔儲液容積和儲液高度確定:對于氣液混合式自吸泵，加大儲液室容積、增加儲液容量.均可使自吸時間有不同程度的縮短。

2.葉輪與隔舌的間隙:隔舌起到將氣液混合物刮離葉輪外緣，防止氣液混合物在蝸室中就地循環的作用，隔舌與葉輪間隙越小，排出蝸室的氣液混合物越多，自吸時間越短，但間隙太小會使泵產生較大的液流嗓聲。

3.葉輪出口寬度和蝸室截面面積：對于外混式自吸泵，較寬的葉輪出口寬度和蝸室截面有利于氣液充分視合，減少自吸時間。

4.回流孔位置：外混式自吸泵回流孔位置不同，自吸效果不同，通常布置在靠近泵蝸殼最低處位置。

5.回流孔面積:試驗表明，回流孔的面積有一個最佳值。回流孔面積小于該最佳值.自吸時間延長;回流孔面積大于該最佳值，自吸高度和泵效率均會下降

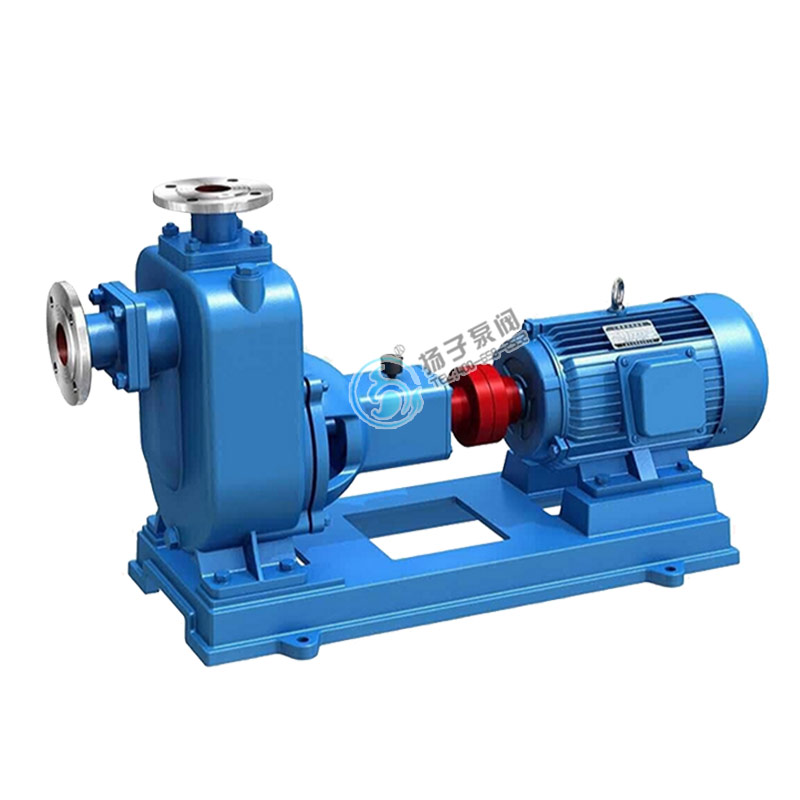

化工自吸泵工作原理和結構說明：

化工自吸泵泵體由吸入室、儲液室、渦卷室、回液孔、氣液分離室等組成，泵正常起動后，葉輪將吸入室所存的液體及吸入管路中的空氣一起吸入，并在葉輪內得以完全混合，在自吸泵葉輪離心力的作用，液體夾帶著氣體向渦卷室外緣流動，在葉輪的外緣上形成有一定厚度的白色泡沫帶及高速旋轉液環，自吸離心泵均采用軸向回液的泵體結構，氣液混合體通過擴散管進入氣液分離室。此時，由于流速突然降低，較輕的氣體從混合氣液中被分離出來，氣體通過自吸泵泵體吐口繼續上升排出。脫氣后的液體回到儲液室，并由回流孔再次進入葉輪，與葉輪內部從吸入管路中吸入的氣體再次混合，在高速旋轉的葉輪作用下，又流向葉輪外緣。隨著這個過程周而復始的進行下去，吸入管路中的空氣不斷減少，直到吸盡氣體，完成自吸過程，化工自吸泵便投入正常作業。
